より多くの太陽光を捕捉する太陽光集光器 Solar Concentrators: Capturing More Sunlight

unet

課題：太陽エネルギーをより効率的に

The Challenge: Making Solar Energy More Efficient

雨水を異なる形の容器で受け止めることを想像してください。広くて浅い容器は多くの角度から雨を受けますが、あまり集中させません。狭くて深い漏斗は水を集中させますが、真上からの雨しか受けません。これが太陽エネルギー収集研究者が直面している課題です。多角度から太陽光を捕捉しながら、効果的に集中させるにはどうすればよいのでしょうか。

Imagine catching rainwater with different shaped containers. A wide, shallow container catches rain from many angles but doesn’t concentrate it much. A narrow, deep funnel concentrates water but only catches it from directly above. This is exactly the challenge solar energy researchers face – how do we capture sunlight from many angles while concentrating it effectively?

秋澤研究室の大学院生Aïssatou Mboupを中心とした研究チームは、様々な用途や地理的条件に合わせてカスタマイズ可能な革新的な三次元太陽光集光器を開発しました。

A research team, led by graduate student Aïssatou Mboup (Akisawa Lab) has developed innovative three-dimensional solar concentrators that can be customized for different applications and geographical conditions.

The Innovation: MultiPro-CPCs

従来の「放物面」集光器（CPC）には大きな制約があります：すべての方向からの太陽光を同じように扱う単一の受光角しか持てないのです。しかし、太陽は方向によって異なる動きをします。一日の間、太陽は東西に大きく移動しますが、南北の動きは小さいのです。

Traditional Compound Parabolic Concentrators (CPCs) have a significant limitation: they can only have one acceptance angle, treating sunlight from all directions the same way. However, the sun moves differently in different directions. During a day, the sun travels widely from east to west, but its north-south movement is much smaller.

開発された「MultiPro-CPC」集光器の主要な革新は、方向によって異なる受光角を持てることです。

The “MultiPro-CPCs” (Multi-Profile Compound Parabolic Concentrators) can have different acceptance angles in different directions.

Key Features:

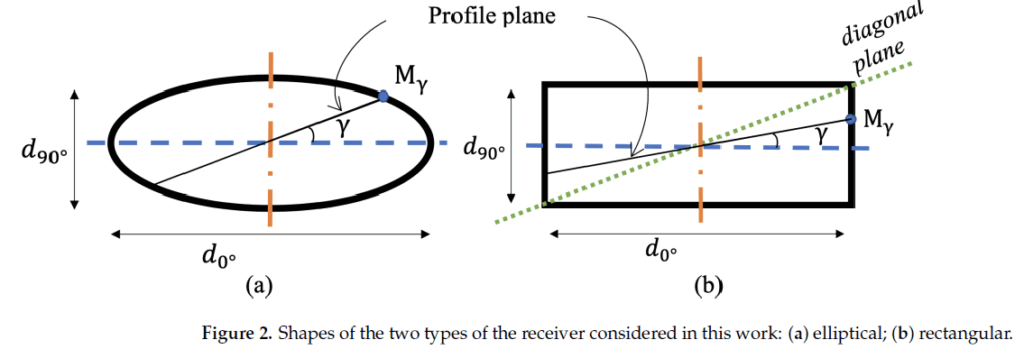

  • カスタマイズ可能な受光面形状：楕円形や矩形の受光面が可能
  • 方向別最適化：東西と南北で異なる受光角
  • 高い集光比：従来設計の最大10倍の性能
  • Customizable receiver shapes: Elliptical and rectangular receivers possible
  • Direction-specific optimization: Different acceptance angles for east-west vs. north-south
  • Higher concentration ratios: Up to 10 times better than conventional designs

Performance Results

光線追跡シミュレーションにより以下の改善を確認しました：

  • 最大集光比：19.5（15°縦角のMultiPro-ECPC）
  • 従来CPCとの比較：最大10倍の集光性能
  • 幾何学的優位性：最大2.5倍の幾何学的集光比

The ray-tracing simulations revealed these improvements:

  • Maximum concentration ratio: 19.5 (MultiPro-ECPC with 15° longitudinal angle)
  • Comparison to conventional CPCs: Up to 10 times higher concentration
  • Geometric advantage: Up to 2.5 times larger geometric concentration ratios

Applications and Impact

  1. 太陽光発電システム：高集光により小型で高価な太陽電池からより多くの電力
  2. 太陽熱システム：産業プロセスや建物暖房用の集中熱エネルギー
  3. 照明システム：建物のより効率的な自然採光
  4. 海水淡水化：純化プロセス用の集中太陽熱エネルギー
  5. Photovoltaic systems: Higher concentration means more electricity from smaller solar cells
  6. Solar heating: Concentrated thermal energy for industrial processes and building heating
  7. Lighting systems: More efficient daylighting for buildings
  8. Water desalination: Concentrated solar thermal energy for purification processes

Technical Challenges and Future Directions

  • 狭い受光範囲：集光と範囲のトレードオフ
  • エッジ効果：特に楕円設計での受光面端での光損失
  • 設置要件：適切な方位と季節調整の必要性
  • Narrower acceptance ranges: Trade-off between concentration and coverage
  • Edge effects: Some light loss at receiver edges, particularly for elliptical designs
  • Installation requirements: Need for proper orientation and seasonal adjustment

Future Research Directions

  1. 季節追尾システム：年間最適性能のための自動調整
  2. ハイブリッド設計：特定用途向けの異なる受光面形状の組み合わせ
  3. 地理的カスタマイゼーション：異なる気候帯向けの専用設計

  1. Seasonal tracking systems: Automated adjustment for optimal year-round performance
  2. Hybrid designs: Combining different receiver shapes for specific applications
  3. Geographic customization: Tailored designs for different climate zones

The Bigger Picture: Advancing Renewable Energy

この研究は、太陽光技術の段階的改良以上の意味を持ちます。確立された設計の基本仮定に疑問を投げかけることで、画期的な革新につながることを実証しています。太陽光集光器が均一な受光角を持つべきという仮定に疑問を呈することで、全く新しい設計可能性を開きました。

This research represents more than incremental improvement in solar technology. By questioning the assumption that solar concentrators must have uniform acceptance angles, we’ve opened entirely new design possibilities.

Conclusion

MultiPro-CPC技術は、基本仮定に疑問を投げかけることから最も重要な進歩が生まれることを実証しています。この技術を改良・発展させ続ける中で、より持続可能なエネルギー未来への貢献の可能性に期待しています。

The MultiPro-CPC technology demonstrates that significant advances often come from questioning fundamental assumptions. As we continue to refine this technology, we’re optimistic about its potential to contribute to a more sustainable energy future.

論文参考文献: Mboup, A., Akisawa, A., Pujol-Nadal, R., & Martínez-Moll, V. (2024). Design and Optical Performance Evaluation of the Three-Dimensional Solar Concentrators with Multiple Compound Parabolic Profiles and Elliptical and Rectangular Receiver Shapes. Energies, 17(3), 721.
